¿Cómo se controla la presión de carbonatación durante la producción?

La relación entre el dióxido de carbono disuelto, la temperatura del líquido y la presión aplicada dicta la base física de la fabricación de bebidas carbonatadas. El control de estas variables determina si una serie de producción produce un producto perfectamente efervescente o sufre fallas operativas catastróficas. Las fluctuaciones de presión durante la fabricación provocan directamente una formación excesiva de espuma, niveles de llenado inconsistentes, envases reventados, productos planos y altos niveles de desperdicio de CO2. Cuando se producen caídas de presión o picos de temperatura, toda la operación de procesamiento se desestabiliza, lo que provoca pérdidas masivas de producto y tiempos de inactividad.

Los mecanismos modernos de control de presión resuelven estos desafíos físicos inherentes en la planta. La actualización de válvulas mecánicas básicas a sistemas en línea avanzados basados ​​en PLC garantiza un equilibrio continuo entre el tanque carbonatador y el recipiente de llenado. Evaluar e implementar estos controles de precisión es un requisito fundamental al especificar o actualizar una línea de producción de bebidas comerciales . Los gerentes de planta deben comprender cómo manipular los perfiles de presión para mantener estrictos estándares de calidad, maximizar el rendimiento y mantener el equipo de llenado de alta velocidad funcionando sin interrupciones.

Conclusiones clave

• La estabilidad de la carbonatación depende completamente de la relación inversa entre temperatura y presión (Ley de Henry); Las líneas de producción efectivas deben controlar ambos simultáneamente.
• La desaireación del agua previa a la carbonatación es un paso no negociable para eliminar los sitios de nucleación inducida por oxígeno que causan una formación de espuma catastrófica durante el llenado.
• Las máquinas modernas para elaborar bebidas carbonatadas utilizan medidores de flujo másico en línea y controladores PID para ajustar la dosificación de CO2 de forma dinámica, eliminando las inconsistencias de los sistemas por lotes heredados.
• Los niveles Brix (concentración de azúcar) alteran la solubilidad del gas; Las formulaciones con alto contenido de Brix en una línea de producción de bebidas energéticas requieren perfiles de presión elevados en comparación con la carbonatación a base de agua.
• El formato del embalaje dicta los requisitos de presión; una línea de bebidas carbonatadas embotelladas requiere diferentes parámetros de llenado a contrapresión y etapas de inhalación que una línea de enlatado de aluminio.
• La inversión en regulación automatizada de la presión tiene un impacto directo en el retorno de la inversión al reducir el desperdicio de producto, minimizar la pérdida de CO2 y aumentar la velocidad y el rendimiento general de la línea.

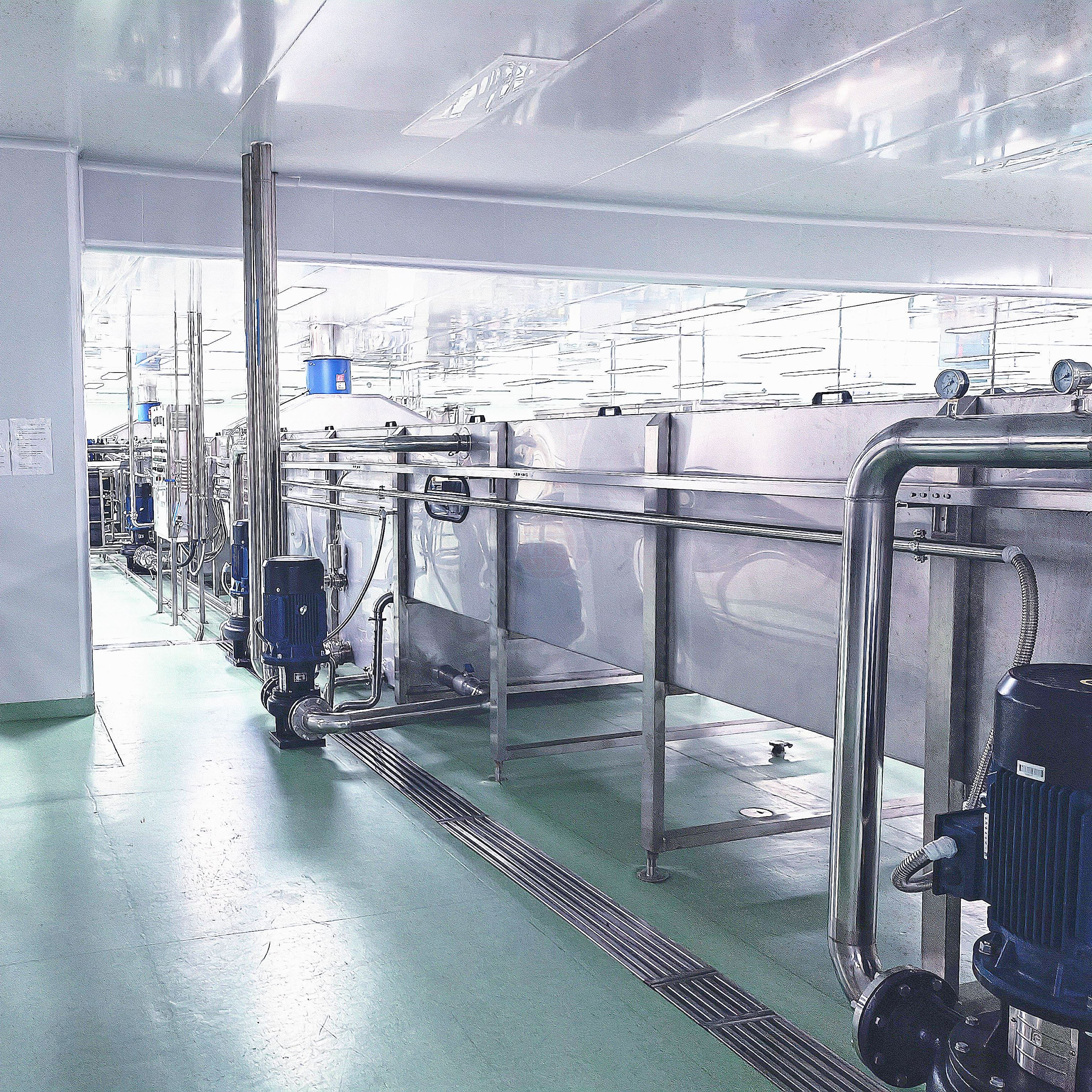

La física de la carbonatación en una línea de producción de bebidas

Ley de Henry y dinámica temperatura-presión

La base científica para disolver gas en líquido está definida por la Ley de Henry. La solubilidad de un gas en un líquido es directamente proporcional a la presión parcial de ese gas sobre la superficie del líquido. Para lograr una absorción óptima de CO2, el producto debe estar refrigerado. Las operaciones estándar enfrían el líquido a entre 2 °C y 4 °C utilizando intercambiadores de calor de amoníaco o freón de alta resistencia. Las temperaturas más bajas reducen la presión de saturación requerida para disolver el gas. Esto estabiliza la mezcla y evita que se rompa durante la etapa de llenado. Si el enfriador se desconecta y la temperatura del líquido aumenta incluso dos grados, la presión requerida para mantener el gas en solución aumenta exponencialmente.

Los operadores de la planta controlan constantemente esta relación. Una matriz estándar de presión y temperatura dicta los puntos de ajuste exactos para el carbonatador. Si utiliza un producto con 3,0 volúmenes de CO2 (v/v), el requisito de presión a 2 °C es muy diferente al de 10 °C. Si no se ajusta el regulador de presión para que coincida con la temperatura del líquido, se produce espuma inmediata en las válvulas de llenado.

Temperatura del líquido (°C)	Presión requerida (bar) para 3,0 v/v CO2	Estado de estabilidad de carbonatación	Acción operativa requerida
2ºC	1,2 barras	Altamente estable	Mantenga la contrapresión estándar.
4ºC	1,5 barras	Estable	Monitorear el circuito de glicol del enfriador.
10ºC	2,8 barras	Volátil (alto riesgo de formación de espuma)	Aumente inmediatamente la presión del recipiente de llenado.
15ºC	4.1 barra	Inestable	Detener la producción. Solucionar problemas de refrigeración.

El factor Brix: cómo la viscosidad del azúcar y el jarabe modifican la solubilidad del CO2

Los sólidos disueltos, medidos en Brix, tienen un impacto significativo en las tasas de absorción de CO2. Las mezclas de azúcar y jarabe de alta viscosidad reducen las moléculas de agua disponibles necesarias para la disolución del gas. En consecuencia, se necesitan presiones de equilibrio más altas para alcanzar los volúmenes de gas objetivo. Una bebida dietética sin azúcar absorbe dióxido de carbono rápidamente a presiones más bajas porque la matriz de agua no está obstruida. Por el contrario, una fórmula con alto contenido de Brix procesada en una línea de producción de bebidas energéticas exige un perfil de presión elevado para forzar el gas a convertirse en un almíbar denso.

Los operadores deben ajustar la receta de carbonatación según la densidad del almíbar. Cuando se utiliza una cola de 12 Brix, el controlador de flujo másico debe inyectar más CO2 a una presión más alta en comparación con un uso de agua con gas. Si no se tiene en cuenta el factor Brix, el producto final queda plano. Los densímetros en línea miden continuamente el nivel Brix antes del carbonatador y envían datos al PLC para ajustar la válvula dosificadora de CO2 en tiempo real.

Criterios de Éxito y Tolerancias de Control de Calidad

Un proceso de carbonatación exitoso depende de métricas objetivo estrictas. Necesita volúmenes específicos de CO2 (v/v), tiempo de carbonatación preciso y tolerancias estrictas de estabilidad de la presión, normalmente dentro de +/- 0,1 bar. La verificación del control de calidad utiliza dos metodologías principales. Las pruebas destructivas fuera de línea utilizan probadores de presión y temperatura de Zahm & Nagel. Los operadores sacan una botella de la línea, perforan la tapa, agitan el líquido y leen la presión y temperatura de equilibrio para calcular el volumen exacto de gas. Esto proporciona validación manual pero requiere destruir el producto.

Las instalaciones modernas dependen de la espectroscopia infrarroja ATR (reflexión total atenuada) en línea para el monitoreo en tiempo real. Estos sensores se colocan directamente en la tubería y miden el CO2 disuelto de forma continua sin pérdida de producto. El objetivo operativo final es mantener un estado de equilibrio continuo e ininterrumpido entre el tanque carbonatador y el recipiente de llenado. Cualquier caída de presión en la tubería de transferencia hace que el gas salga de la solución incluso antes de llegar a la botella.

Componentes principales del control de presión en una línea de producción de bebidas carbonatadas

Desaireación del agua: por qué la eliminación de oxígeno precede a la carbonatación

Es fundamental eliminar el aire disuelto, específicamente el oxígeno y el nitrógeno, del agua de proceso. La desaireación debe reducir el oxígeno disuelto a menos de 10 partes por mil millones (ppb). El oxígeno residual actúa como sitio de nucleación. Cuando el CO2 encuentra estos sitios durante las caídas de presión, provoca una ruptura instantánea y una formación violenta de espuma en el relleno. No se puede carbonatar el agua de forma eficaz si está llena de aire ambiente.

Las plantas utilizan dos métodos principales para ello. Las torres de desaireación al vacío utilizan presión negativa para extraer gases. El agua se pulveriza en una cámara de vacío y los gases disueltos se evaporan a temperatura ambiente. Los sistemas de contactor de membrana ofrecen una eliminación de oxígeno de alta eficiencia y que ahorra espacio. El agua pasa sobre fibras huecas hidrófobas mientras un vacío o un gas de barrido atrae el oxígeno a través de los poros de la membrana. Este paso es obligatorio para operaciones de llenado de alta velocidad.

La unidad carbonatadora (carbo-enfriadora)

El tanque de carbonatación es el recipiente central donde la mezcla de agua desaireada y almíbar se encuentra con el CO2 a alta presión. Los contactores mecánicos de gas-líquido maximizan la superficie para una absorción instantánea. Los mezcladores estáticos en línea crean turbulencias para convertir el gas en líquido. Los inyectores Venturi utilizan caídas de velocidad para introducir CO2 en la corriente. Las piedras rociadoras de metal sinterizado poroso difunden el gas en microburbujas, lo que aumenta drásticamente el área de contacto para una rápida disolución dentro de la línea de producción de bebidas carbonatadas..

El diseño del carbonatador dicta el tiempo de retención requerido. Un sistema de rociado bien diseñado disuelve el gas casi instantáneamente, lo que permite ocupar menos espacio en el tanque. El tanque en sí es un recipiente a presión, fuertemente aislado para mantener la temperatura fría del líquido. Las sondas de nivel dentro del tanque se comunican con las bombas de entrada para garantizar que siempre haya un volumen constante de líquido listo para el llenado.

Válvulas proporcionales y medidores de flujo másico

Las válvulas de control proporcional regulan la presión de CO2 entrante ajustando su posición en función de la retroalimentación en tiempo real del sistema. Los medidores de flujo másico Coriolis miden la masa exacta de gas disuelto. Esta medición garantiza una dosificación precisa independientemente de las variaciones de velocidad de la línea o los cambios de densidad del fluido. Al combinar válvulas proporcionales con medidores de flujo másico, los operadores eliminan las conjeturas sobre el flujo volumétrico.

Si el llenado se ralentiza debido a un atasco aguas abajo, el medidor de flujo másico detecta el flujo de líquido reducido y ordena instantáneamente a la válvula proporcional que reduzca la inyección de CO2. Esto evita la carbonatación excesiva del producto asentado en la tubería. El ajuste de precisión de la válvula garantiza que incluso los ajustes menores se ejecuten sin problemas, evitando picos de presión que podrían agitar el líquido.

El tanque de inercia y el llenado a contrapresión

El tanque de compensación mantiene un espacio superior presurizado que mantiene el CO2 en solución antes de que el líquido llegue al llenado. El llenado a contrapresión es el mecanismo que evita la formación de espuma durante la transferencia del producto. El sistema presuriza la botella o lata vacía con CO2 para igualar la presión del recipiente de llenado. Sólo después de la ecualización se abre la válvula de líquido. Este estado isobárico evita que el gas disuelto salga del líquido a medida que fluye hacia el recipiente.

1. El contenedor se levanta y sella contra la almohadilla de goma para aspirar de la válvula de llenado.
2. La válvula de gas se abre, inundando el recipiente con CO2 hasta que la presión iguala la del recipiente de llenado.
3. La válvula de líquido se abre y la bebida fluye por los lados del recipiente por gravedad.
4. El gas desplazado regresa al espacio superior de la taza de llenado.
5. La válvula de líquido se cierra y la válvula de absorción libera lentamente la presión restante a la atmósfera.

Evaluación de una máquina para fabricar bebidas carbonatadas: control mecánico versus automatizado

Reguladores de presión mecánicos

La gestión de presión tradicional se basa en válvulas de diafragma mecánicas accionadas por resorte. Estos reguladores responden físicamente a los cambios de presión en la línea. Si bien ofrecen un gasto de capital inicial más bajo, conllevan importantes compensaciones. Las válvulas mecánicas son muy susceptibles a la histéresis, donde la válvula no regresa a su posición original exacta después de actuar. También introducen errores de ajuste manual. Un operador que gira un dial a mano no puede igualar la precisión de un sistema digital.

Los sistemas mecánicos exhiben tiempos de respuesta más lentos ante caídas repentinas de presión en la línea. Si el llenador demanda repentinamente un gran volumen de líquido, el resorte mecánico tarda un tiempo en reaccionar, provocando una caída temporal de presión. Esta inmersión permite que el CO2 se escape de la solución, lo que genera una ola de producto espumoso que llega a los cabezales de llenado.

Sistemas automatizados basados ​​en PLC (controladores PID)

Los controladores lógicos programables (PLC) utilizan bucles proporcionales-integrales-derivativos (PID) para calcular y corregir continuamente errores de presión en tiempo real. Este control automatizado proporciona inmensas ventajas operativas. Los operadores pueden ejecutar cambios basados ​​en recetas al instante. En lugar de ajustar manualmente las válvulas para diferentes productos, seleccionan la receta en la pantalla HMI y el PLC establece los parámetros exactos de presión y flujo.

Los sistemas automatizados aplican presión gradual durante el arranque y el apagado, evitando choques repentinos en la dinámica de fluidos. También utilizan el registro de datos en tiempo real. Estos datos garantizan un estricto cumplimiento de garantía de calidad y trazabilidad para cada lote procesado a través de la máquina elaboradora de bebidas carbonatadas . Si un lote no supera el control de calidad, el director de la planta puede extraer los registros de presión para identificar exactamente cuándo y dónde se produjo la desviación.

Carbonatación en línea frente a carbonatación por lotes

La carbonatación por lotes implica presurizar un tanque estático a lo largo del tiempo, lo que requiere grandes espacios y duraciones de procesamiento prolongadas. Llenas un tanque enorme, lo enfrías, inyectas gas y esperas a que se absorba. La carbonatación en línea inyecta CO2 directamente en una corriente líquida en movimiento. Los sistemas en línea representan el estándar moderno para la fabricación de alta velocidad.

Ofrecen una estabilidad de presión superior porque el gas se inyecta continuamente al ritmo exacto de consumo. Requieren una huella física significativamente reducida, lo que libera un valioso espacio en la planta. Además, los sistemas en línea se integran perfectamente en entornos de procesamiento continuo automatizado, lo que permite tiempos de entrega CIP (limpieza in situ) más rápidos entre diferentes tiradas de productos.

Estándares de diseño, seguridad y cumplimiento sanitario

La gestión higiénica de la presión requiere un estricto cumplimiento de los estándares sanitarios EHEDG y 3-A para evitar la contaminación microbiana en válvulas y sensores. Cada componente que toque el producto debe estar libre de patas muertas donde se pueda acumular almíbar o bacterias. El cumplimiento de la seguridad de los recipientes a presión es obligatorio y se rige por ASME Sección VIII en EE. UU. y PED 2014/68/UE en Europa.

Los tanques de carbonatación deben contar con válvulas de alivio de seguridad (SRV) integradas y discos de ruptura. Estos dispositivos de seguridad evitan una sobrepresurización catastrófica durante los ciclos de limpieza automatizados o en caso de una falla de la válvula primaria. Si una válvula de vapor se queda abierta durante la esterilización, el disco de ruptura explota, ventilando la presión de manera segura antes de que el tanque de acero inoxidable falle estructuralmente.

Gestión de la presión en diferentes formatos de embalaje

Dinámica de la línea de bebidas carbonatadas embotelladas

Los requisitos de presión varían drásticamente entre los envases de PET y de vidrio en una línea de bebidas carbonatadas embotelladas . Las botellas de PET tienen límites estructurales. El control de la presión debe tener en cuenta la expansión de la botella y el riesgo de que la base se deslice si se sobrepresuriza. Si la contrapresión es demasiado alta, el plástico se estira, alterando el volumen de llenado y provocando que la botella se tambalee en el transportador.

Las botellas de vidrio requieren una inhalación en varias etapas. Este proceso controlado de liberación de presión evita la formación de espuma violenta al abrir la botella a la atmósfera. El vidrio no se expande, por lo que la presión sigue siendo absoluta. Además, el llenado de vidrio requiere etapas de evacuación previa, utilizando vacíos simples o dobles para purgar el aire ambiente de la botella antes de presurizar con CO2. Esto evita la captación de oxígeno que degrada el sabor de la bebida durante su vida útil.

Línea de producción de bebidas energéticas y variaciones de enlatados

El enlatado de bebidas energéticas altamente carbonatadas y con alto contenido de Brix presenta desafíos mecánicos únicos. La sincronización de la cerradora y el gaseado bajo cubierta (UCG) deben interactuar perfectamente con la presión del recipiente de llenado para mantener la integridad del producto en latas de aluminio. Si la presión cae antes de cerrar la tapa, el oxígeno disuelto ingresa al espacio de cabeza y la carbonatación se escapa.

Para bebidas energéticas o con baja carbonatación, los operadores utilizan dosificación de nitrógeno líquido. Se inyecta una gota de nitrógeno líquido en la lata milisegundos antes de colocar la tapa. El nitrógeno líquido se expande hasta convertirse en gas, presurizando el espacio de cabeza. Esto mantiene la rigidez estructural de las latas sin depender de una alta presión de CO2, lo que permite apilar las delgadas latas de aluminio en paletas sin aplastarlas.

Riesgos de implementación y mitigación en el control de presión

Espuma e inconsistencias en el nivel de llenado

Las caídas de presión entre el carbonatador y el relleno son la causa principal de la fuga de CO2 y la formación de espuma. Cuando la espuma desplaza el líquido en el contenedor, los niveles de llenado se vuelven erráticos, lo que provoca el rechazo de productos en el inspector de nivel de llenado. Para mitigar este riesgo, los operadores deben implementar válvulas moduladoras de respuesta rápida y mantener una contrapresión constante en el recipiente de llenado.

Los tramos de tubería entre el carbonatador y el llenador deben ser lo más cortos posible. Los tramos largos de tubería crean fricción, lo que provoca caídas de presión. Además, aplique un estricto control de temperatura en todo el recorrido de las tuberías. Las tuberías sin aislamiento permiten que el líquido se caliente, lo que obliga al CO2 a salir de la solución antes de que llegue a las válvulas de llenado.

Fluctuaciones de temperatura y fallas de enfriadoras

La ineficiencia del enfriador hace que aumente la temperatura del líquido. A medida que aumenta la temperatura, el sistema exige una presión más alta para mantener los volúmenes de CO2 objetivo. Este pico puede superar fácilmente los índices de seguridad del material de embalaje o del equipo de llenado. Un compresor defectuoso en la planta de amoníaco puede arruinar un turno completo de producción.

La mitigación requiere dimensionar las unidades de refrigeración con un buffer de enfriamiento del 20% por encima de la carga máxima calculada. No especifique un enfriador que funcione al 100 % de su capacidad sólo para mantener la producción estándar. Además, los ingenieros deben integrar interbloqueos de temperatura y presión dentro del PLC para detener la producción automáticamente si las temperaturas exceden los umbrales seguros, evitando que el producto plano o espumoso llegue al área de empaque.

Compatibilidad CIP (limpieza in situ) y degradación del sensor

Los productos químicos de limpieza cáusticos de alta presión y alta temperatura utilizados durante los ciclos CIP representan un riesgo grave para los transductores de presión sensibles y los medidores de flujo másico. Los ataques químicos y los choques térmicos degradan la precisión del sensor con el tiempo. Un sensor que indica 0,2 bares fuera del objetivo arruinará el perfil de carbonatación de la bebida.

Para mitigar esto, las instalaciones deben especificar sensores de presión sanitarios con clasificación CIP y equipados con diafragmas al ras. Los sensores roscados estándar crean tramos muertos y atrapan productos químicos cáusticos. Los diafragmas a ras se asientan perfectamente planos contra la pared de la tubería. Estos sensores resisten productos químicos agresivos y altas temperaturas de hasta 130 °C sin acumular residuos ni perder precisión de calibración.

Conclusión

• Audite su capacidad de refrigeración actual para garantizar que las temperaturas se mantengan constantemente entre 2 °C y 4 °C durante las velocidades máximas de producción.
• Actualice los reguladores de presión mecánicos a válvulas proporcionales controladas por PLC para eliminar la histéresis y mejorar los tiempos de respuesta.
• Implemente medidores de flujo másico en línea para medir el CO2 disuelto con precisión, independientemente de la viscosidad del jarabe o los niveles Brix.
• Verifique que todos los recipientes a presión y válvulas de alivio de seguridad cumplan con los estándares de seguridad regionales y se sometan a pruebas anuales.
• Instale sensores de presión de diafragma empotrado con clasificación CIP para evitar la degradación química y mantener una calibración precisa durante los ciclos de limpieza agresivos.

Preguntas frecuentes

P: ¿Por qué mi bebida carbonatada hace demasiada espuma durante el llenado?

R: La formación excesiva de espuma generalmente es causada por caídas de presión entre el carbonatador y el relleno, altas temperaturas del producto o desaireación inadecuada del agua. El oxígeno disuelto actúa como sitio de nucleación, lo que hace que el CO2 se escape rápidamente de la solución cuando se expone a la presión atmosférica.

P: ¿Cómo afecta el contenido de azúcar a la presión de carbonatación?

R: El alto contenido de azúcar aumenta la viscosidad del líquido y reduce las moléculas de agua disponibles. Esto requiere una mayor presión de equilibrio para disolver el mismo volumen de CO2 en comparación con una bebida sin azúcar o a base de agua. Los operadores deben ajustar los puntos de ajuste de presión según el nivel Brix específico del jarabe.

P: ¿Qué es el llenado a contrapresión?

R: El llenado a contrapresión implica presurizar una botella o lata vacía con CO2 para igualar la presión del recipiente de llenado. Esta presión ecualizada evita que el CO2 disuelto escape del líquido durante el proceso de transferencia, lo que garantiza un llenado suave y sin espuma.

P: ¿Puedo usar válvulas mecánicas para carbonatación de alta velocidad?

R: Si bien es posible, las válvulas mecánicas son propensas a histéresis y tiempos de respuesta lentos. Las líneas de alta velocidad requieren sistemas automatizados basados ​​en PLC con controladores PID para mantener las estrictas tolerancias de presión necesarias para una calidad constante y cambios rápidos de recetas.

P: ¿Por qué se utiliza nitrógeno líquido en algunas bebidas energéticas enlatadas?

R: El nitrógeno líquido se dosifica en bebidas con baja carbonatación o sin gas justo antes de unirlas. Se expande hasta convertirse en gas, presurizando el espacio superior para proporcionar rigidez estructural a la lata de aluminio. Esto evita que las finas paredes se aplasten durante el apilado y el transporte de los palés.

P: ¿Con qué frecuencia debo calibrar mis medidores de flujo másico en línea?

R: Un técnico certificado debe calibrar los medidores de flujo másico en línea anualmente. Sin embargo, los operadores deben verificar las lecturas semanalmente con métodos de prueba destructivos fuera de línea como Zahm & Nagel para garantizar que los sensores no se hayan desviado debido al choque térmico de los ciclos CIP.
